看清内部缺陷之前，先确定需要2D透视、3D定位，还是可量化的尺寸与体积结果
正衡检测可根据样品材料、尺寸、最大穿透厚度和目标缺陷，为PCBA与BGA焊点、半导体封装、电池、铸件、塑料件、连接器和增材制造件制定X-Ray或工业CT方案。
2D X-Ray是厚度方向叠加的投影，适合快速筛查；CT通过多角度投影重建体数据，可逐层切片、定位和三维定量。选择方法时要同时考虑节拍、穿透、分辨率和结果用途。
哪些产品和问题适合工业CT与X-Ray
PCBA与BGA焊点
观察锡球缺失、桥连、空洞、焊料分布、通孔填充和器件偏移；复杂双面板或重叠结构可用倾斜透视或CT分层。
芯片与电子封装
观察键合线、芯片贴装、封装空洞、引脚和内部装配；高密度材料、微小缺陷及多层重叠需评估分辨能力。
电芯与电池组件
观察卷芯对齐、极片、焊接、异物、内部间隙和装配状态；异常电池须先完成运输与扫描安全评估。
铸件与金属零件
识别气孔、缩孔、夹杂、疏松和内部流道，支持缺陷位置、最大尺寸、体积和距表面距离的条件化分析。
塑料件、连接器与装配体
检查卡扣、端子、嵌件、密封结构、装配不到位、内部裂隙和异物，通常无需拆解样品。
增材制造与复杂流道
观察内部孔隙、未熔合、粉末残留、壁厚与封闭流道连续性；高密度材料和复杂几何需控制伪影。
2D X-Ray和3D CT怎样选择
单次或少量角度形成投影图，检测速度快、数据量小，适合焊点、异物、装配和批量筛查；厚度方向结构会相互叠加。
改变样品或射线角度以减轻局部重叠，适合板级焊点和装配复核；仍不等同完整三维CT。

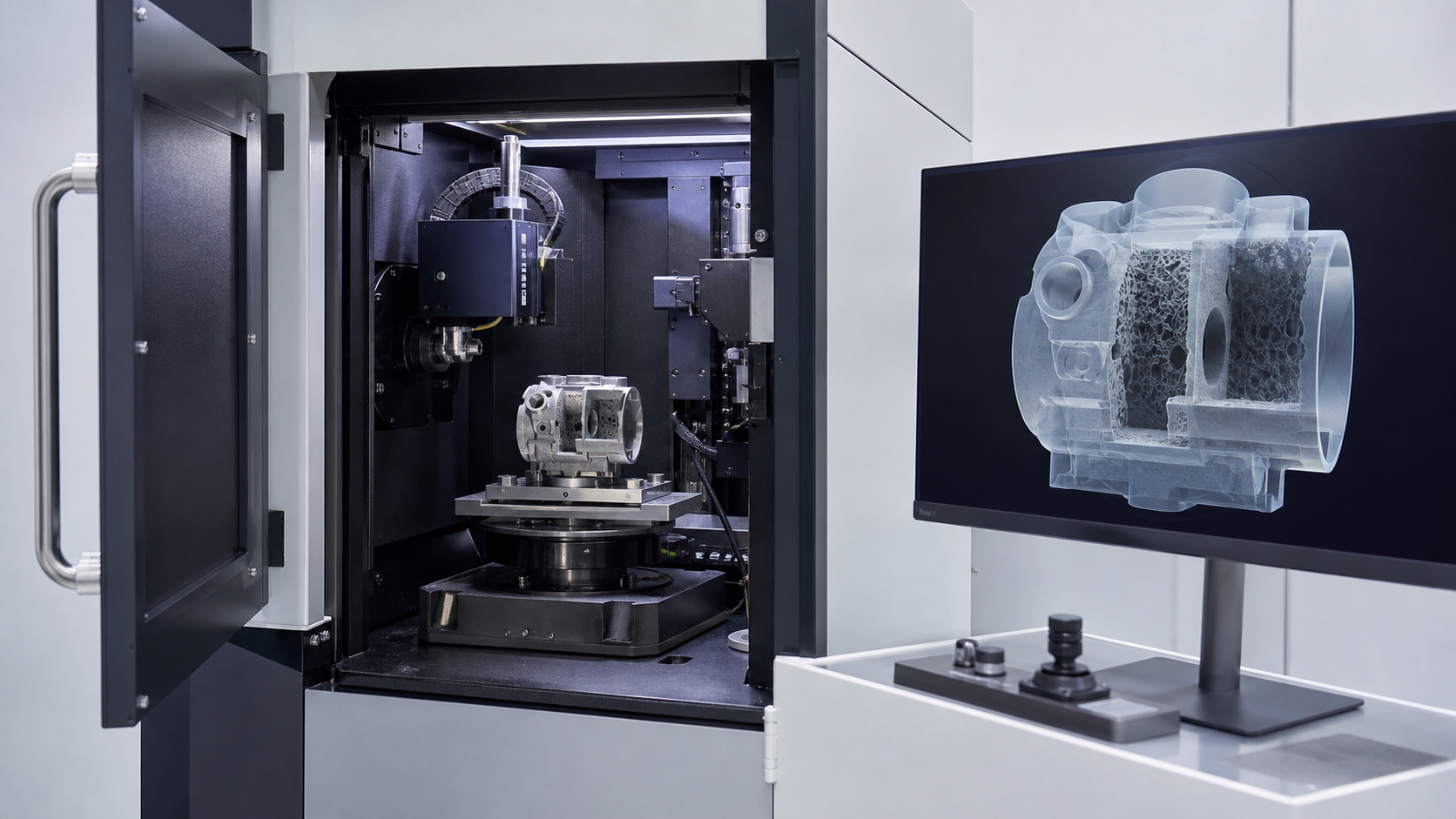

采集数百至数千幅多角度投影，重建切片和体数据，可定位缺陷深度、分割结构并计算体积或距离。
将目标区域靠近射线源提高几何放大率，适合微小结构；可能需要减小样品、限定视场或采用偏置/局部扫描策略。
先说目标缺陷，再谈分辨率
“看见内部”并不是完整要求。询价时应说明希望识别的缺陷类型、预计尺寸、所在材料与位置，以及需要定性图片、数量统计、面积率、体积率还是尺寸结果。这样才能确定设备能量、放大率、体素和扫描时间。
主要标准与适用边界
工业计算机层析成像相关术语。用于统一体素、空间分辨、密度分辨和伪影等概念，不单独给出具体产品的接收限值。
规定工业X射线CT的一般原理、设备以及样品、材料和几何的基本考虑，是制定CT方案的主要通用依据。
覆盖CT系统操作和结果解释，帮助选择扫描、重建和解释参数；适用于工业计算机轴向层析成像。
用于按具体检测任务确认CT系统性能，包括性能参数与系统规格之间的关系；不等于给所有样品统一规定检出限。
现行《无损检测 X射线数字成像检测 检测方法》，适用于2D数字射线检测流程与图像评价；产品接收准则仍需结合图纸、行业标准或客户规范。
分别提供X射线数字成像检测导则和系统特性要求，用于方法策划、系统能力与图像链路控制。
工业CT检测术语标准，可用于国内报告与技术文件的术语统一。
分别涉及工业CT密度分辨力与空间分辨力测试卡，用于评价系统能力，不应把测试卡数值直接等同任意实际样品的缺陷检出能力。
适用于数字射线检测图像处理与通信，关注图像数据、处理和交换；图像增强不得掩盖原始数据和判读边界。
一套完整的工业CT/X-Ray测试流程

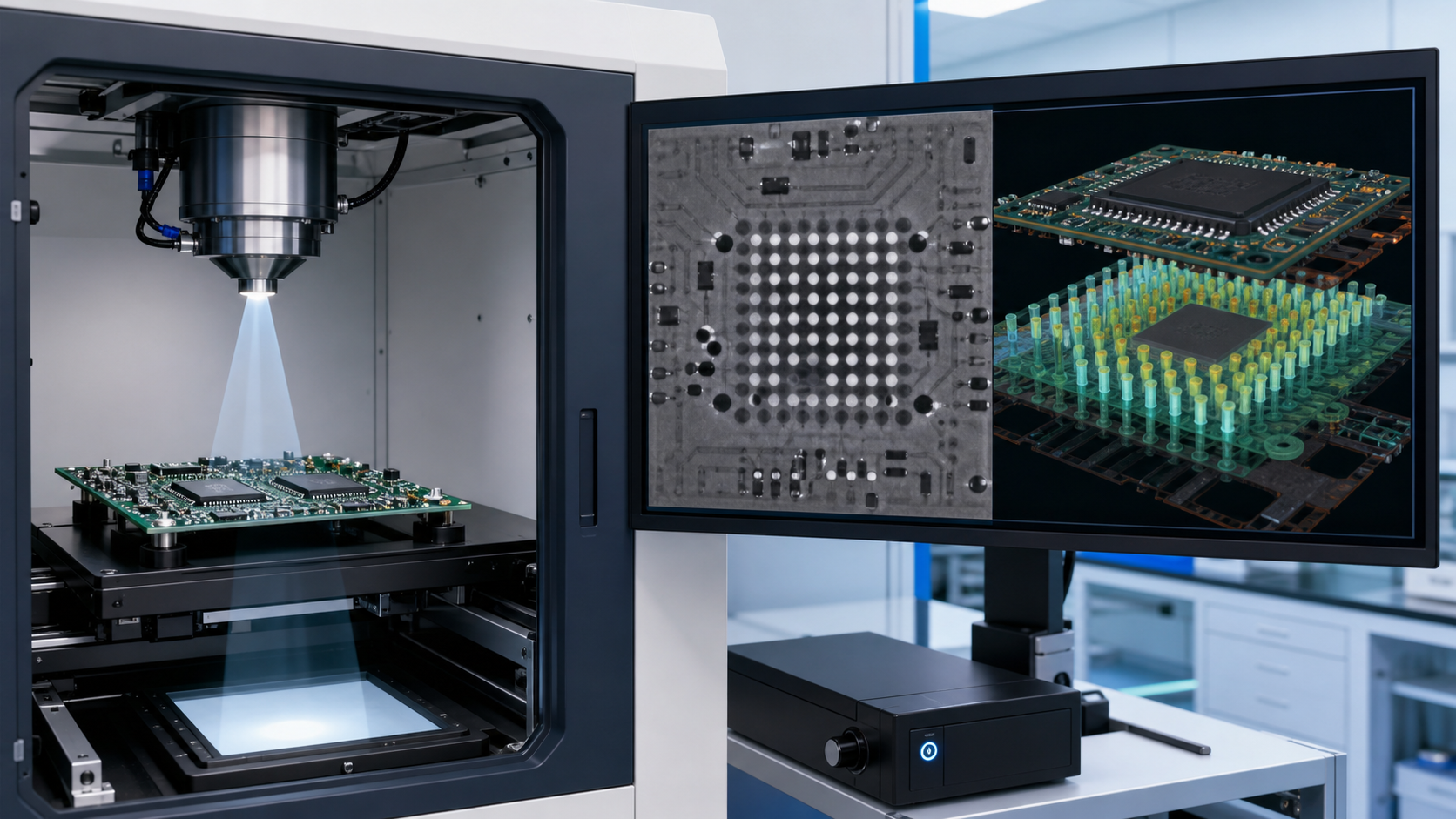

电子组件的2D投影与3D分层分析
扫描参数怎样影响结果
管电压与材料穿透
电压不足会造成暗区、噪声和欠穿透；能量过高可能降低低密度差异的对比度。高密度厚壁样品常需更高能量与滤波。
焦点尺寸与几何放大
小焦点和较高放大率有利于微小结构，但功率、视场、样品尺寸和运动稳定性会限制可用放大率。
投影数量与曝光
更多投影和帧平均通常可改善重建质量，但增加扫描时间与数据量；数量不足会产生条纹和角度欠采样伪影。
探测器像素与体素
探测器像素经过几何放大决定采样；重建体素可以设置得很小，但不能突破系统真实空间分辨能力。
摆位与旋转中心
目标区域应尽量保持在视场和稳定旋转范围内；偏心、夹具遮挡或样品移动会造成模糊和重建伪影。
阈值与分割方法
孔隙率、壁厚和尺寸结果对灰度阈值、表面提取、滤波和ROI敏感，必须把算法条件与结果一起记录。
常见伪影与误判来源
束硬化与金属条纹
高密度或厚壁结构使低能光子优先衰减，形成杯状、亮暗边和条纹；可通过滤片、能量、摆位和校正降低。
环状伪影
探测器像素响应不一致或校正漂移会在重建切片形成同心环，需要重新校准、坏像素处理或参数调整。
散射与结构重叠
2D投影中多个结构叠加，CT中散射也会降低对比度；不能把叠加阴影直接判为缺陷。
运动与装夹
样品在扫描时位移、振动或内部液体流动会形成双影和模糊，装夹应稳定、低衰减且不遮挡目标区域。
部分体积效应
一个体素同时包含两种材料时产生混合灰度，细壁、边缘和小孔尺寸尤其容易受影响。
后处理过度
锐化、降噪和阈值调整能改善可视化，也可能放大或隐藏细节；正式分析应保留原始图像和处理记录。
缺陷定量与尺寸测量必须写清条件
缺陷尺寸
说明最大长度、等效直径或三轴包围尺寸，并记录切片方向、阈值、边缘定义和像素/体素标定。
面积空洞率
适用于规定投影或截面ROI，结果为二维面积比例；上下结构重叠和阈值会影响结果。
体积孔隙率
通过三维分割计算缺陷体积与指定材料体积的比例，需说明ROI、连通规则、最小过滤体积和表面处理。
装配距离与壁厚
可在三维数据中测量，但接触界面、相近密度材料和金属伪影会改变表面提取，必须设置可验证的基准。
计量级尺寸
若用于图纸合格判定，应另行确认校准、MPE、测量策略、不确定度和资质范围，不能沿用普通缺陷扫描结论。
送样前请提供这些资料
样品基本信息
外形尺寸、重量、材料、最大穿透厚度、数量、批次、可否拆分，以及内部是否含液体、弹簧或松动物。
图纸与目标区域
提供结构图或脱敏照片，标出关注区域、装配方向、基准、已知缺陷和希望获得的截面。
目标缺陷与限值
说明气孔、裂纹、异物、焊点空洞、错位或壁厚等目标，以及预计最小尺寸、数量或比例要求。
结果形式
选择2D透视图、切片、3D渲染、缺陷标注、尺寸、面积率、体积率、原始数据或视频；明确是否需要判定。
电池与特殊样品
提供类型、容量、荷电状态、异常历史和安全处置要求；漏液、鼓包、受损或疑似短路样品单独确认。
报告与资质
说明研发分析、来料筛查、失效分析、供应商审核或认证用途；需要CMA/CNAS标识时必须在测试前核对方法和能力范围。
报告应包含什么
样品与状态
样品名称、型号、数量、批次、方向、装夹和测试前状态，必要时附脱敏外观与关注区域图。
设备与扫描几何
射线源与探测器类型、管电压/电流或功率、焦点模式、滤片、放大率、投影数、曝光和重建体素。
图像与重建条件
校准、重建算法或关键校正、切片方向、图像处理、阈值、ROI和分割规则。
结果与定位
提供代表性投影、切片和三维图，标明缺陷位置、尺寸、面积或体积，并区分观察结果与合格判定。
标准和边界
注明依据标准、客户规范和接收准则，同时说明穿透、分辨、伪影、结构重叠和测量不确定性等限制。
常见问题 FAQ
工业CT和X-Ray有什么区别，样品应该选哪一种？
2D X-Ray把样品厚度方向的信息叠加成投影图，速度快，适合焊点、异物、装配和批量筛查；工业CT从多个角度采集投影并重建三维体数据，可逐层观察、定位缺陷并进行体积或条件化尺寸分析。结构简单、节拍优先可先做2D；结构重叠、需要深度位置或三维定量时优先CT。
工业CT标称体素为5 μm，就能检出5 μm缺陷吗？
不能直接等同。体素是重建数据的采样间距，实际可识别缺陷还受焦点尺寸、几何放大率、运动稳定性、材料厚度、密度差、信噪比、散射、重建算法和判定阈值影响。方案应写目标缺陷、对比度和验证方式，而不是只写体素值。
工业CT能检测裂纹吗？
能否检出取决于裂纹开口、走向、材料衰减、壁厚、扫描方向和空间分辨能力。平行于射线且开口极小的裂纹可能不明显，必要时应改变摆位、提高分辨率，或与超声、渗透等方法交叉验证。
BGA焊点空洞率能用X-Ray测吗？
2D X-Ray可在投影条件下计算规定区域的面积空洞率，但上下结构重叠会影响结果；CT可分层定位并进行三维体积分析。报告应明确ROI、阈值、投影方向、是否去除重叠结构和结果单位，不能混用面积率与体积率。
钢件、铜件等高密度样品也能做CT吗？
可以评估，但射线穿透能力受材料、最大穿透厚度和管电压限制。高密度或厚壁样品更容易出现欠穿透、束硬化和金属条纹，可能需要提高能量、增加滤波、改变摆位或减小样品截面，最终能力应结合样品图纸和试扫确认。
锂电池可以直接做X-Ray或CT吗？
可以用于观察卷芯错位、极片状态、焊接、异物和内部结构，但需提前提供电芯/电池类型、容量、荷电状态、外形和异常历史。鼓包、漏液、受撞击、过热或疑似内部短路的样品应先做安全评估，运输、存放和扫描条件须单独确认。
工业CT能直接出可溯源的尺寸报告吗？
不一定。普通缺陷扫描得到的三维图像可以辅助尺寸分析，但可溯源尺寸测量还需要适合的系统、校准件、测量策略、表面提取方法、环境控制和测量不确定度。询价时应明确是结构比较、工程尺寸还是计量级尺寸验证。
工业CT检测需要切割或拆开样品吗？
多数情况下不需要，这正是其无损优势。但当样品过大、过厚或高密度结构严重遮挡目标区域时，完整样品可能无法达到所需分辨率；研发分析可在客户书面同意后拆分或取样，量产验证则应尽量保持实际装配状态。
工业CT样品尺寸越小，分辨率一定越高吗？
通常小样品更容易靠近射线源并获得更高几何放大率，但还受焦点、探测器像素、旋转空间、材料厚度和目标区域位置影响。应同时提供外形尺寸、最大壁厚、材料和目标缺陷，实验室才能评估可达分辨能力。
工业CT或X-Ray报告能否带CMA、CNAS标识？
需要在委托前根据具体对象、方法、参数和报告用途核对资质认可范围。研发观察图、失效分析图和依据客户约定方法形成的报告，不应自动理解为带CMA或CNAS标识的合格判定报告。
需要确认您的样品适合X-Ray还是工业CT？
可发送样品外形尺寸、材料与最大壁厚、关注区域、目标缺陷和预计最小尺寸，以及希望获得的图片、三维数据或定量结果。正衡检测协助确认方法、送样数量、可达分辨能力和报告要求。
