功率循环测试 Power Cycling Test

IGBT的可靠性测试项目-功率循环Power Cycling

依据标准:

AQG324



测试内容:

功率循环测试是用来验证模块制造商为待检测的器件提供的寿命模型的基础。这些测试本身也可以用来帮助创建寿命模型。

这个测试的目的是在强加速条件下,对功率电子模块产生有针对性的应力情况,这会导致模块出现磨损和退化迹象。

通过将关键参数ton(负载电流的通电时间)限制在ton < 5秒的范围内,测试对芯片附近的互连(焊接和顶部接触)施加有针对性的应力。

这个测试的结果是模块特定的、芯片附近的互连技术的可靠性数据,以及在寿命曲线Nf = f(∆Tvj, Tvj,max, ton)的数值表示中对数据的标记,这些都需要由制造商提供。

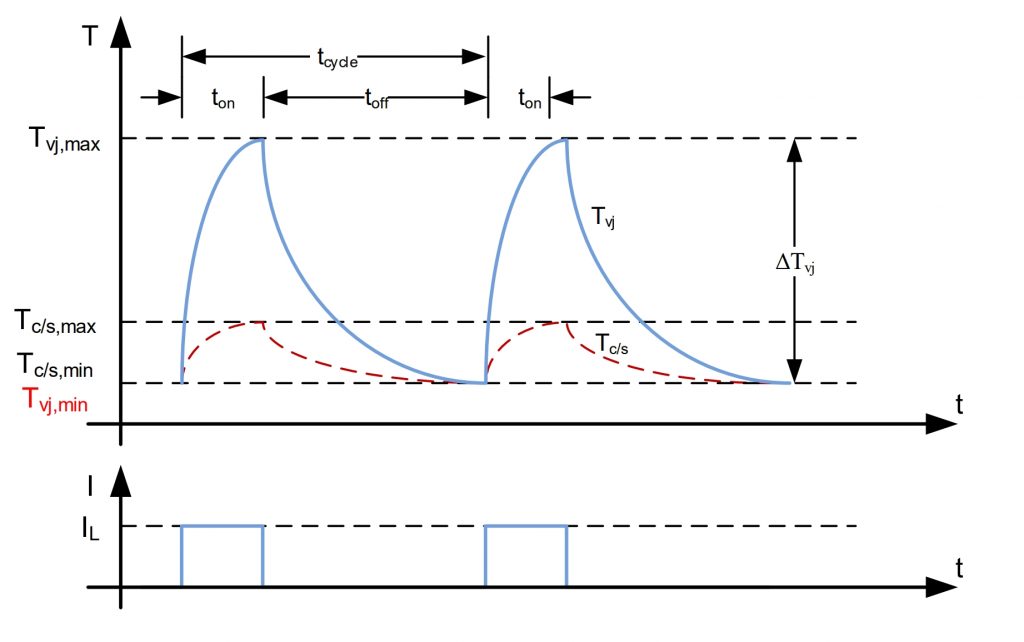

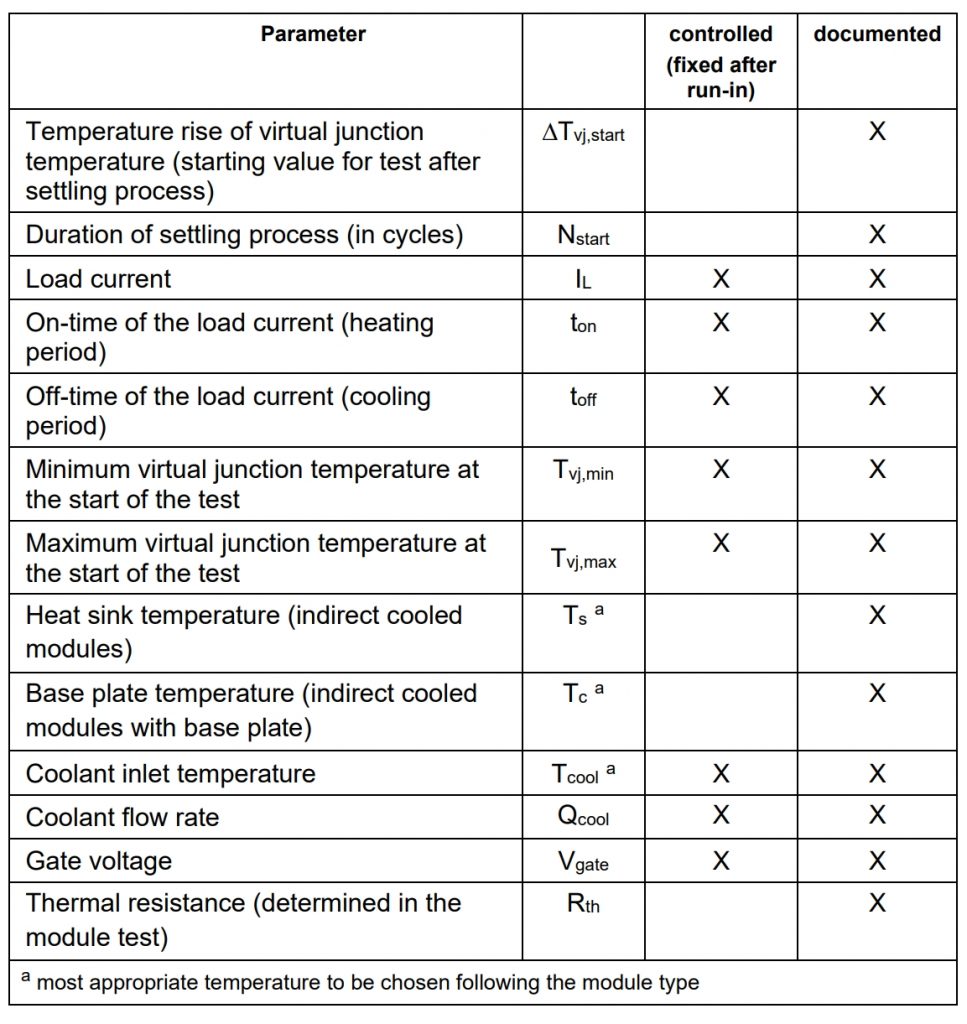

测试曲线:

AQG324 PC chart

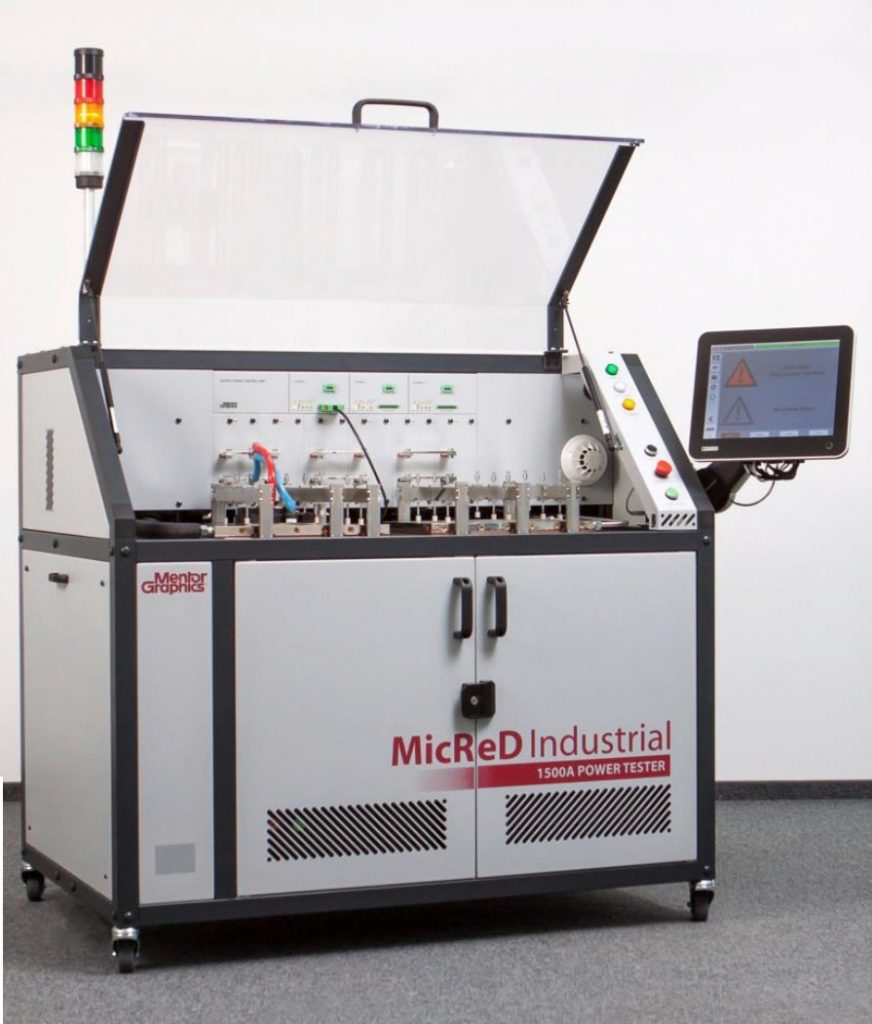

使用设备:



若您有此服务需求,可就近联系以下服务据点(我们承诺24小时内回复):

技术及业务咨询 卢先生 kevin.lu@zenh.com +86)15851479684 +86)512-67583916
